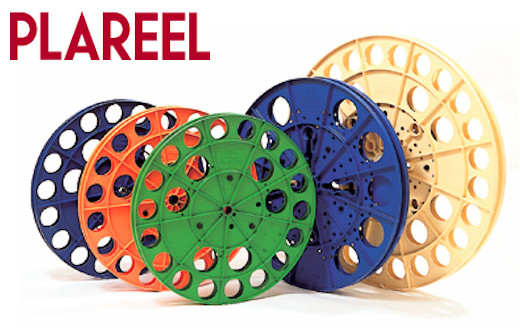

プラリール
工業用リールは従来、木製、ダンボール、アルミなどが主流となっておりましたが、それらのデメリットを解消し、工業用リールの概念を塗り替えました。

プラリールは、電子部品、IC製造ライン、モーター、電気機器類等の自動化ラインでご使用いただいております。
特 徴 耐久性に優れています。
巻胴、および巻幅の組み替えが自由に行えます。
分離して保管することが出来ます。
(保管場所の省スペース化が図れます)
色により製品別での識別管理が容易です。
1セットからカスタマイズ加工に対応可能です。
 (駆動穴、軸穴、巻幅など)
仕 様  特殊仕様
(ご相談ください)

( 196KB )

( 240KB )

( 252KB )
1 材質 P ポリプロプレン
2 外形寸法 6 φ595 7 φ695 8 φ845
3 巻胴寸法 H φ253 H φ253
S φ300 S φ300
  T φ400
  Z φ470
4 Na ナチュラル   Be ベージュ
Bu

ブルー
Or

オレンジ
Gn

グリーン
5 巻幅寸法  巻胴H(φ253)の場合
10/14/19/25/31/35/45
巻胴S(φ300)の場合
12/17/19/22/26/32/40/50/65/75/82
  巻胴T(φ400)の場合
16/26/31/37/44/51/68
巻胴Z(φ470)の場合
35/55/72
6 駆動穴  図面参照  図面参照
 図面参照
C 図面参照
7 社名マーク  お客様マークなし
8 軸穴直径 1 φ32 10 φ22
2 φ27  11 φ26
3 φ25  12 φ31
4 φ22  13 φ36
5 φ30 14 φ41
15 φ61
※ ご注文の際には上表青字アルファベットと数字の組み合わせでご指定下さい。
※ 例:PLAREEL-700 標準品 「巻幅直径 φ300」「巻幅寸法 40」「軸穴寸法 φ36」の場合。
1 2 3 4 5 6 7 8
P   7  S  Na  40  a M   13
※ 1セットからカスタマイズ加工に対応致します。(駆動穴、軸穴、巻幅など)
※ プラリールは部品販売が基本となっております。組立納品をご希望の場合はご連絡ください。
 エムボックス  − 販売終了致しました ー
永らくご愛顧頂きました M-BOXシリーズ(Lサイズ、Sサイズ)ですが、
金型の老朽化の為、生産及び販売を 2013年5月16日を以て終了させて
頂きました。
